Полиуретановые сэндвич-панели ( П ИК /П У R сэндвич-панели ) Они стали идеальным выбором для строительства холодильных складов благодаря своим превосходным теплоизоляционным и огнестойким свойствам, экологичности, а также значительным преимуществам в плане энергосбережения и эффективности. Выбор правильной толщины — важнейшее условие для эффективной и стабильной работы холодильных складов.
Итак, как же выбрать правильный ПИР сэндвич-панели Для вашего проекта? Давайте вместе поищем ответ!
01 Как рассчитать толщину листа
Согласно описанию изоляционных материалов для холодильных складов, содержащемуся в стандарте GB 50072-2021 «Проектирование холодильных складов»: «При использовании легких композитных сэндвич-панелей, таких как сэндвич-панели с металлическим покрытием, для теплоизоляции и создания теплозащитных ограждений в холодильных складах, характеристики горения основного материала сэндвич-панели должны быть не ниже класса B1. Кроме того, основной материал класса B1 должен быть термореактивным».
Согласно стандарту проектирования холодильных камер GB 50072-2021 толщина теплоизоляционных материалов для ограждающих конструкций зданий должна рассчитываться по следующей формуле:
В формуле:
д: Толщина теплоизоляционного материала (м)
λ: Теплопроводность теплоизоляционного материала [Вт/(м·℃)]
Р0: Общее термическое сопротивление ограждающих конструкций здания (м²·℃/Вт)
ой: Коэффициент теплопередачи наружной поверхности ограждающих конструкций здания [Вт/(м²·°С)]
ан: Коэффициент теплопередачи внутренней поверхности ограждающих конструкций здания [Вт/(м²·°С)]
ди: Толщина i-го слоя материала ограждающей конструкции здания без учета слоя теплоизоляции (м)
λi: Теплопроводность i-го слоя материала ограждающей конструкции здания без учета слоя теплоизоляции [Вт/(м·°С)]
Теплопроводность: Теплопроводность, также известная как теплопроводность, представляет собой количество тепла, передаваемое через единицу площади (1 м²) за единицу времени при разнице температур между двумя сторонами слоя материала 1 К (или 1°C) и толщине 1 м в условиях стационарного теплообмена. Теплопроводность — это физическая величина, измеряющая способность материала проводить тепло и являющаяся его неотъемлемым тепловым свойством.
Коэффициент теплопередачи: Также известный как коэффициент конвективной теплопередачи, он представляет собой количество тепла, передаваемое через единицу площади (1 м²) за единицу времени при конвективном теплообмене, когда разность температур между жидкостью и твёрдой поверхностью составляет 1 К (или 1°C). Этот коэффициент напрямую отражает способность жидкости к теплообмену с твёрдой поверхностью. В отличие от теплопроводности (которая описывает перенос тепла внутри материала), он учитывает теплообмен на границе раздела жидкость-твёрдое тело.
Тепловое сопротивление: Представляет собой разницу температур, необходимую для передачи 1 Вт тепла на объекте. Тепловое сопротивление количественно характеризует способность объекта или материала препятствовать передаче тепла, аналогично электрическому сопротивлению (которое препятствует прохождению тока).
02 Демонстрация применения

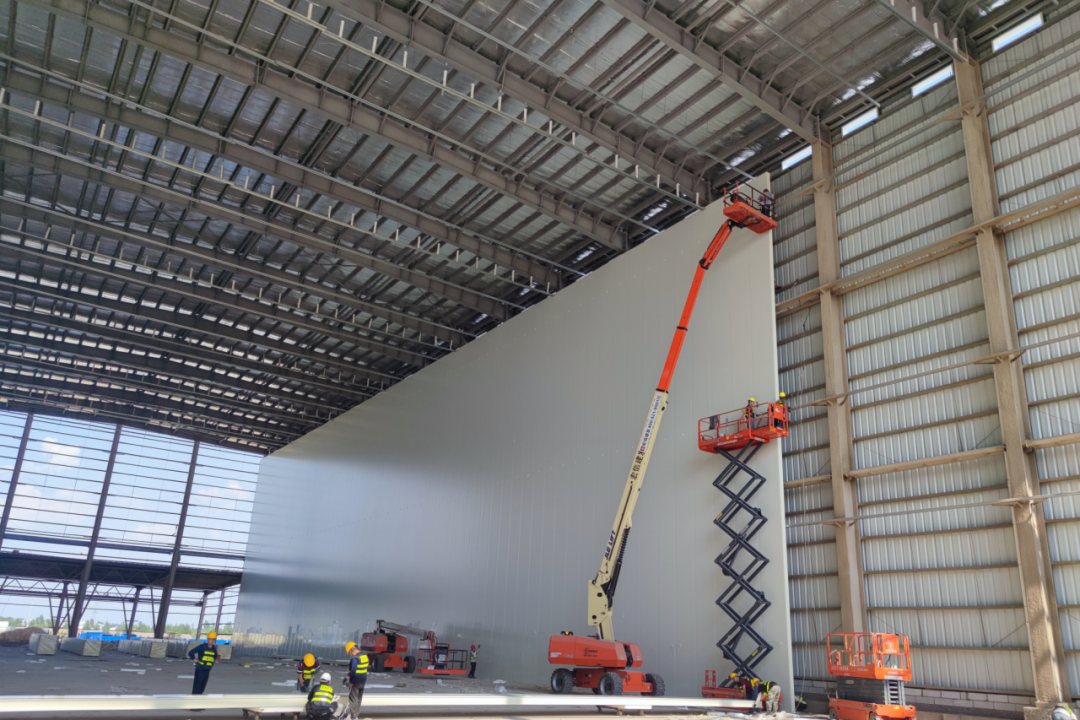

Рассмотрим следующий сценарий: в определённом месте расположен сборный холодильный склад со стальным каркасом. Его наружные стены и крыша выполнены из однослойных профилированных стальных листов, а внутренние стены и потолок утеплены сэндвич-панелями из полиуретана. Представлены следующие данные: средняя температура наружного воздуха летом при кондиционировании составляет 30°C, а рабочая температура внутри помещения – -18°C. Рассчитайте необходимую толщину сэндвич-панелей из полиуретана для потолка и стен.
Коэффициент теплопроводности полиуретана с поправкой на теплопроводность:
Коррекция разницы температур стен:
Общее термическое сопротивление поверхности стены:
Расчет толщины изоляционного материала для стен:
Толщина утеплителя стен должна быть не менее 149 мм. Поэтому для утепления стен можно выбрать сэндвич-панели из полиуретана толщиной 150 мм.
Коррекция разницы температур потолка:
Суммарное значение теплового сопротивления подвесных потолков:
Расчет толщины изоляционного материала подвесного потолка:
Толщина утеплителя потолка должна быть не менее 160 мм. Поэтому для утепления потолка можно выбрать полиуретановые сэндвич-панели толщиной 180 мм.
03 Низкая теплопроводность, высокая энергоэффективность

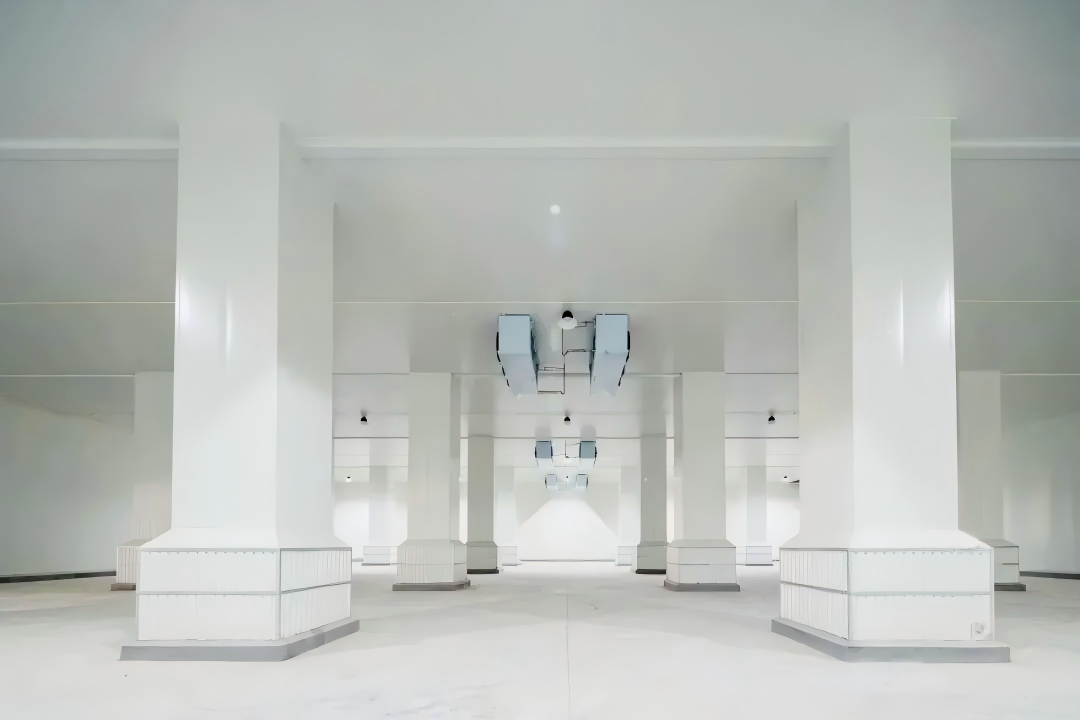

Для достижения превосходной теплоизоляции в холодильных складах и предоставления высокоэффективных, энергосберегающих решений, Компании WISKIND и BASF совместно представляют инновационный флагманский продукт: полиуретановые холодильные панели с низкой теплопроводностью.

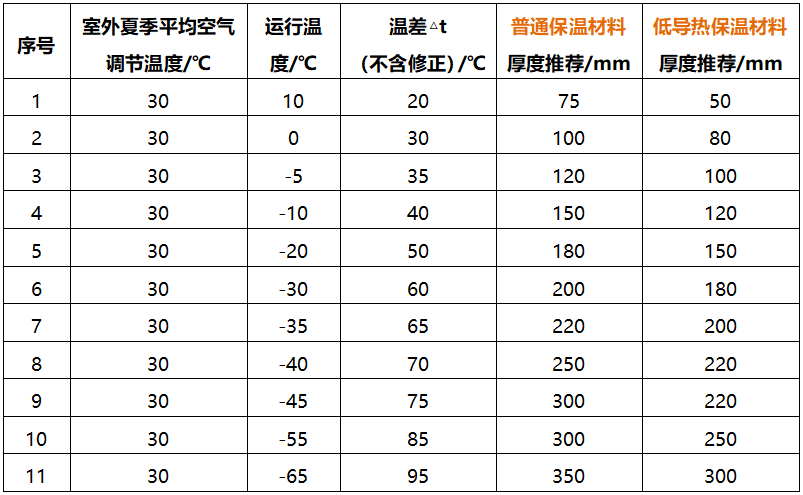

Чтобы наглядно проиллюстрировать различия между стандартными полиуретановыми изоляционными панелями и панелями с низкой теплопроводностью полиуретановые панели для холодильного хранения в следующей таблице приведены рекомендации по выбору толщины для обоих продуктов при идентичных условиях окружающей среды.
Примечания:
· В этой таблице приведены идеальные расчеты, основанные исключительно на конкретных требованиях вышеупомянутого сценария;
· Фактические проекты должны рассчитываться конкретно с учетом местных условий и окружающей среды вокруг холодильного склада;
· В данной таблице не делается различий между стенами и потолками, для расчета в идентичных сценариях используется компонент с более высоким термическим сопротивлением;
· В данной таблице не учтены расчеты толщины пола и перегородок, а также не учтены дополнительные изоляционные материалы (минеральная вата, стекловата, кирпичные стены и т. д.).
Полиуретановые панели для холодильных камер с низкой теплопроводностью: инновационная технология обеспечивает сверхнизкую теплопроводность 0,017–0,019 Вт/м·К, что повышает теплоизоляцию на 20% и эффективность работы холодильных камер. По сравнению с традиционными теплоизоляционными панелями, этот продукт значительно снижает потребление энергии. 10%–15% ежегодно для эквивалентной толщины панели и площади здания.
Пожалуйста, продолжайте читать, оставайтесь в курсе, подпишитесь, и мы приветствуем вас, чтобы рассказать нам, что вы думаете.
